Створення класів просторових об’єктів на основі даних таблиць Excel «Стежками Шевченка»

Ознайомимося з випадком, коли у нас є просторово прив’язана інформація табличного типу Excel, і нашим завданням є її візуалізація на карті.

В папці «табличні дані» (у папці НБД) міститься чотири таблиці формату Excel.

  • Відкрийте папку
  • Відкрийте таблицю «пам’ятники за кордоном»
Інформація про «Пам’ятники за кордоном» у табличці Excel

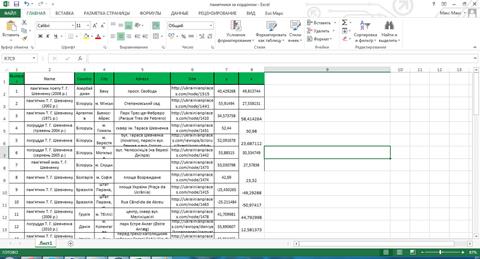

Рис. 39 Інформація про «Пам’ятники за кордоном» у табличці Excel

Зверніть увагу: текст «шапки» таблиці обов’язково повинен бути англійською мовою, а координати відображатися у десятковому форматі – загальноприйнятому для системи GPS. Інформацію, що міститься у табличці, будемо експортувати в клас просторових об’єктів.

  • Відкриваємо ArcMap → у вікно «Каталогу» підключаємо папку «табличні дані».
Локалізація папки «табличні дані»

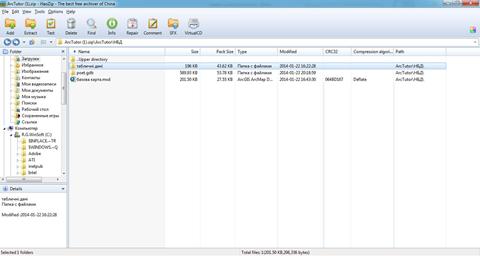

Рис. 40 Локалізація папки «табличні дані»

У вікні «Каталог» відображаються таблиці Excel: «пам’ятники за кордоном», «пам’ятники в Україні», «місця перебування поета», «музеї».

Для того, щоб створити клас просторових об’єктів з таблиці Excel «пам’ятники за кордоном», необхідно:

  • Створити в папці «таблички» папку «шари» → в папці «шари» файлову базу геоданих «poet» для зберігання класу просторових об’єктів.
  • Відкрити таблицю «пам’ятники за кордоном» у дереві «Каталогу» → натиснути ПКМ на «`Лист1$`» → «Створити клас просторових об’єктів» → з таблиці XY.

У діалоговому вікні «Створити клас об’єктів з таблиці XY» обираємо необхідні дані:

  • У полі «Х» обираємо відповідно «Х» → за аналогією «Y» → обираємо систему координат даних: географічна система координат → світ → WGS 1984 → у полі «Результат» вказуємо шлях, куди потрібно експортувати клас просторових об’єктів → файлова база геоданих «poet» → називаємо «abroad».
  • Підтвердіть внесену нами інформацію у діалоговому вікні «Створити клас об’єктів з таблиці XY» → ОК → відкрийте файлову базу геоданих «poet» → знайдіть щойно створений клас просторових об’єктів.

Для того, щоб побачити як відображаються інформація у класі просторового об’єкту, потрібно використати базову карту. На попередньому занятті ми розглядали цю функцію через інструмент «Пошук», тепер використаємо інший інструмент:

  • На панелі інструментів оберіть «Додати дані» → додати базову карту «national geographic».
  • Відкрийте створений клас просторових об’єктів «abroad» на карті → оберіть інший символ відображення інформації.

Узагальнення і систематизація сформованих знань, умінь і навичок

  • Яким чином ми можемо створити клас просторових об’єктів?
  • Яку інформацію ми можемо помістити в атрибутивну таблицю?
  • Яка інформація є обов’язковою у таблиці Excel для поміщення її на карту?

Виконайте вправу, надішліть карту у форматі PDF-документу на електронну скриньку викладача.

  • Створіть класи просторових об’єктів з решти таблиць, «пам’ятники в Україні», «місця перебування поета», «музеї».
  • Скомпонуйте карту
  • Експортуйте у PDF формат
